Schémata zapojení jednotky ELBA.
Opravoval jsem dvě ELBY na 6V a jak je u mě zvykem obkreslil jsem i schémete jednotek, spousta z vás zná elbu spíše v 12V verzi ale ta se liší pouze v hodnotách některých součástek. Schémata sou dvě, jedno je od originální a je zde rozkreslena jen část blinkrů, u druhé je obkresleno komplet ale odlišnost jsem našel jen v blinkrové části. Součástka označená kanthal anebo sense je kousek odporového drátu o průměru asi 1,2mm a odporu 80miliohmů a tranzistory jsou klasické BC547 a BC557. Neručím za správnost hodnot a schématu, nezkoušel jsem podle toho jednotku sestavit ale myslím že schémata pomůžou při opravě a pro pochopení funkce.

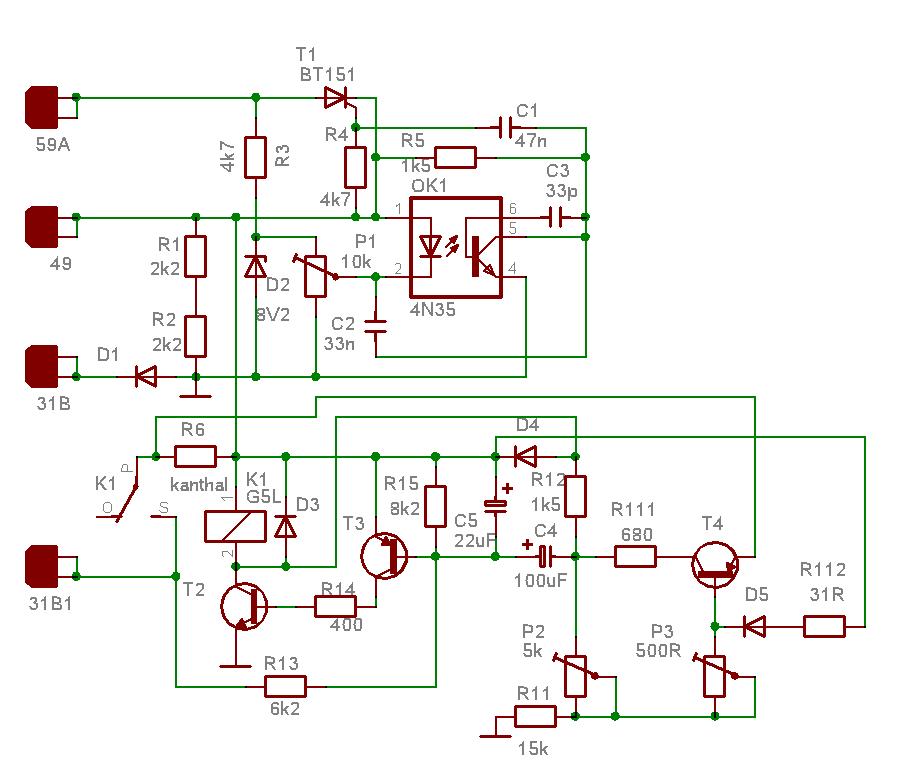

~~~~~~~~~~~~~~~~~~~~~Schéma kompletní od nové elby.

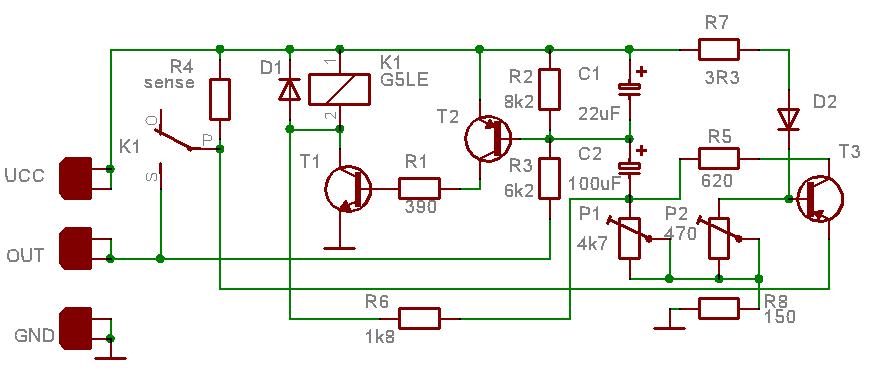

~~~~~~~~~~~~~~~~~~~~~Schéma blinkrové části staré elby(dobíjení je stejné).
